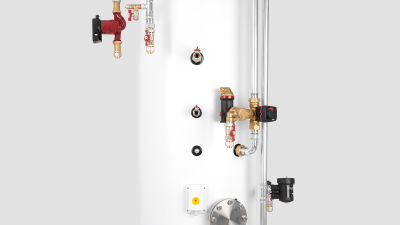

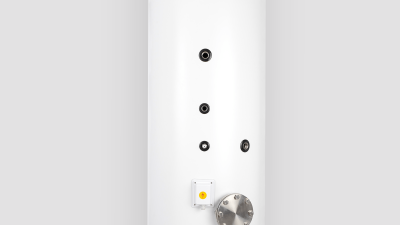

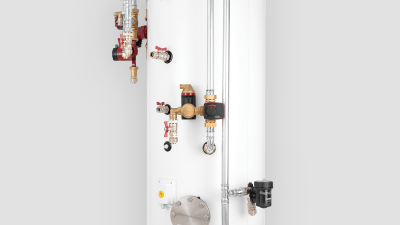

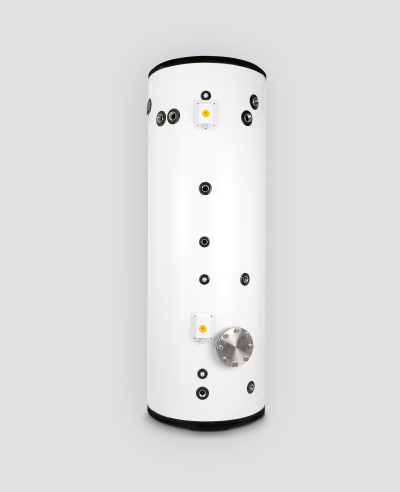

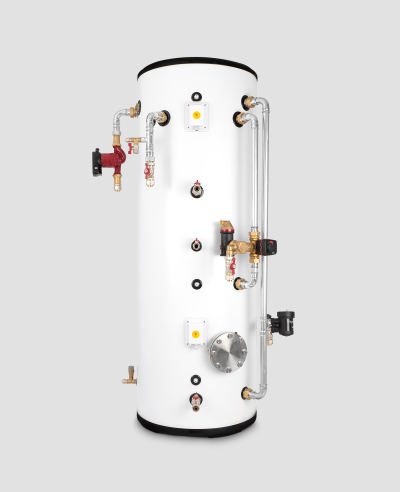

Kombinált tartály
A Nolsen HP-DHW-B-SS 400-80 rozsdamentes kombinált tartály, kifejezetten hőszivattyús fűtés/hűtés rendszerekhez került egyedileg kifejlesztve.
Egy felső elhelyezésű 80 liter űrtartalmú, hőcserélő nélküli rozsdamente acél puffer tartállyal, és szintén rozsdamentes 400 liter űrtartalmú használati melegvíz (HMV) tartállyal van ellátva, ami extra nagy hőátadó felületű (4,6 m2 ) csőspirál hőcserélővel szerelt.
A kombinált tárolót párazáró szigetelés veszi körbe és kifejezetten hűtési/fűtési rendszerekhez ajánljuk. A felső puffer és az alsó használati melegvíz tartály hőhíd mentesen vannak elválasztva egymástól.
A rozsdamentes acélból (HMV SUS316, puffer SUS304) készült tárolók a legmagasabb igények kielégítésére készültek, akár ipari rendszerekben, de agresszív közeg esetén is beépíthetőek.
A puffertartályon elhelyezett csatlakozók mérete és pozíciója úgy lett kialakítva, hogy ideálisak legyenek hőszivattyús fűtési/hűtési rendszerekhez.
Mágneses iszapleválasztó
Az iszapleválasztó folyamatos védelmet biztosít a hőszivattyúnak illetve a fűtés rendszer minden elemének, a fekete vas-oxid iszap és a nem mágnesezhető törmelékek káros hatásaival szemben.
Mikrobuborék leválasztó
A mikrobuborék leválasztó egy speciális folyamat során teljes mértékben elválasztja a gázokat (levegő) a fűtő/hűtőt rendszerben áramló folyadéktól.
Előnyei között szerepel, hogy az mikrobuborék leválasztóban található PALL-gyűrűkhöz a legkisebb mikrobuborékok is hozzá tapadnak és ezzel együtt elválnak a folyadéktól.
A kúp alakú légkamrának köszönhetően a lehető legnagyobb távolság tartható fenn a folyadékszint és légtelenítő szelep között ezzel is biztosítva a megfelelő légleválasztást.
ESBE váltószelep szelepmozgató motorral
Az ESBE szelepek, motorok és vezérlők háztartások millióiban szabályozzák a fűtést napjainkban.
A Nolsen hőközpontban a fűtési puffer tartály és a használati meleg víz közötti váltást egy réz ESBE VRG232 32-16 háromjáratú váltószelep és a hozzá tartozó ESBE ARA 230V-os szelepmozgató motor biztosítja.
Alkatrész bemutató és összeszerelés
| Termék mérete | 1020x2000x800 mm |
|---|---|
| Burkolat | Porfestett acél (0,5mm) |
| Lemezvastagság | 1 mm |
| HVM térfogat | 400 l |
| HMV tartály anyag | Rozsdamentes acél (SUS316) |
| HVM váltás | ESBE váltószelep, ESBE váltó motor (230V) |
| HMV cirkulációs csonk | Igen |
| HMV csőkígyó felület | 5,8 m3 |
| Szigetelés vastagság | 50 mm |
| Puffer tartály térfogat | 80 l |
| Puffer tartály anyag | Rozsdamentes acél (SUS304) |
| Teljesítmény | 4-16 kW (Hőszivattyú) |
| Maximális üzemi nyomás | 10 bar |
| Direkt kör | Igen |
| Kevert kör | Kiegészítő egységként (ESBE keverőszeleppel) |
| Mikrobuborék leválasztó | Igen |
| Mágneses iszapleválasztó | Igen |
| Külső csőrendszer | Rozsdamentes acél |
| Tartozékok | Gumitalp |
